| Número De Modelo: | JC4827B043N |
| Cuota De Producción: | 500 |
| Precio: | ￥45/pcs |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000PCS/day |

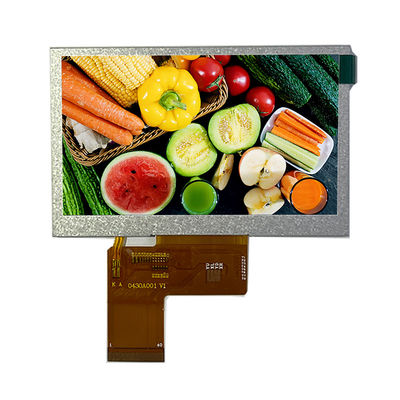

4,3 pulgadas sin el módulo brillante 40PIN RGB de la exhibición de TFT lcd del conductor 350 de Touch480xRGBx272 ILI6485A
JC4827B043N es un módulo activo del LCD de la matriz del color que incorpora el silicio amorfo
TFT (transistor de película fina). Se compone de un panel de TFT LCD del color, del conductor IC, de FPC y de una unidad ligera trasera. La área de presentación del módulo contiene 480X272pixels. Este producto acuerda con el criterio ambiental de RoHS
Parámetro
| Tamaño del LCD | 4,3 pulgadas (diagonal) |
| Tipo del LCD | TFT |
| Resolución | 800x480 |
| Tamaño del módulo | 105.45x67.2x3m m |
| Área activa | 95.04x53.856m m |
| Echada del pixel | . |
| Dirección de visión | Libre |
| Contraluz | LED |
| Conductor IC | TBA |
| Temperatura de almacenamiento | -30 a +70 |
| 1 | LEDK | CONDUCTOR DEL LED | Cátodo del contraluz. | - |
| 2 | LEDA | CONDUCTOR DEL LED | Ánodo del contraluz. | - |
| 3 | Tierra | FUENTE DEL PWR | Tierra del poder. | - |
| 4 | VCC | FUENTE DEL PWR | Fuente de alimentación para el circuito digital. | - |
| 5-12 | R0-R7 | Entrada-salida | Ómnibus de datos rojo de la señal. | GND/IOVCC |
| 13-20 | G0-G7 | Entrada-salida | Ómnibus de datos de la señal verde. | GND/IOVCC |
| 21-28 | B0-B7 | Entrada-salida | Ómnibus de datos azul de la señal. | GND/IOVCC |
| 29 | Tierra | FUENTE DEL PWR | Tierra del poder. | - |
| 30 | PCLK | Entrada-salida | Señal de reloj del punto. | - |
| 31 | DISP | Entrada-salida | Control de exhibición/selección de modo espera. | GND/IOVCC |
| 32 | HSYNC | Entrada-salida | Entrada de la sincronización horizontal. | GND/IOVCC |
| 33 | VSYNC | Entrada-salida | Entrada de la sincronización vertical. | GND/IOVCC |
| 34 | DE | Entrada-salida | Los datos permiten la señal. | GND/IOVCC |
| 35 | NC | - | Ningún conecte. | - |
| 36 | Tierra | FUENTE DEL PWR | Tierra del poder. | - |
| 37 | XL | - | El TP dejó la señal. | - |
| 38 | Yarda | - | TP abajo de la señal. | - |
| 39 | XR | - | Señal de la derecha del TP. | - |
| 40 | YU | - | TP encima de la señal. | - |
