| Número De Modelo: | JC2432A024N |
| Cuota De Producción: | 500 |
| Precio: | ￥33/pcs |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |
| Nombre | Parámetro |
| SKU | JC2432A024N |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 2,4 (pulgada) |
| Tipo | TFT |
| Conductor IC | ILI9341V |
| Resolución | 240*320 (pixel) |
| Interfaz del módulo | 4-wire SPI |

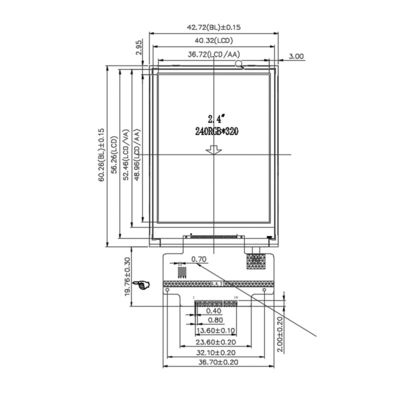

| Área activa | 48,96 (L) X36.72 (W) MILÍMETRO |
| Dimensión externa | 60,26 (L) X42.72 (W) X2.20 (H) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 15 (g) |
| Número | Pin Label | Pin Description |
| 1 | Tierra | Tierra del poder |
| 2 | RESET | Señal de reset del LCD, reset bajo |
| 3 | LCC | Señal de reloj |
| 4 | D/C | Selección L de los datos de la instrucción: Instrucción H: Datos |
| 5 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 6 | SDA | Transmisión de datos de control |
| 7 | SDO | Salida de datos de control |
| 8 | Tierra | Tierra del poder |
| 9 | VCC | potencia de entrada 2.8~3.3V |
| 10 | LEDA | Extremo positivo del contraluz LED |
| 11 | K1 | Extremo negativo del contraluz LED |
| 12 | K2 | Extremo negativo del contraluz LED |
| 13 | K3 | Extremo negativo del contraluz LED |
| 14 | K4 | Extremo negativo del contraluz LED |
| 15 | XL | Eje del tacto x |
| 16 | YU | Eje del tacto y |
| 17 | XR | Eje del tacto x |
| 18 | Yarda | Eje del tacto y |
