| Número De Modelo: | JC2432B024R |
| Cuota De Producción: | 500 |
| Precio: | ￥38/pcs |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |
Con una amplia gama de módulos estándar y modificados para requisitos particulares del LCD y de TFT, CONTRALUZ. Ofrecemos a los clientes las soluciones y las tecnologías más adecuadas para los usos. Nuestros productos se han aplicado en una amplia gama de industrias incluyendo los dispositivos financieros, el equipo del metro de la energía, las máquinas del enregistramiento, los procesadores fiscales, los dispositivos portátiles, las soluciones caseras inteligentes, las instalaciones médicas y el equipo industrial.

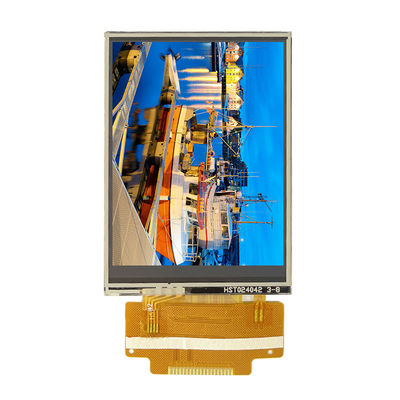

2,4 pantalla de visualización del LCD ILI9341V TFT LCD de la pulgada. Fuente de corriente continua del voltaje de funcionamiento 3,3 V, resolución 240*320 (pixel) del microprocesador ILI9341V de la impulsión. dimensión 60,26 (L) X42.72 (W) X2.20 (H) milímetro, en punto del 12:00 del TN del ángulo de visión, interfaz 4-wire SPI del esquema del módulo
| Nombre | Parámetro |
| SKU | JC2432A024R |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Tacto de la resistencia |
| Tamaño de pantalla | 2,4 (pulgada) |
| Tipo | TFT |
| Conductor IC | ILI9341V |
| Resolución | 240*320 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 48,96 (L) X36.72 (W) MILÍMETRO |
| Dimensión externa | 60,26 (L) X42.72 (W) X2.20 (H) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 20 (g) |
| Número | Pin Label | Pin Description |
| 1 | Tierra | Tierra del poder |
| 2 | RESET | Señal de reset del LCD, reset bajo |
| 3 | LCC | Señal de reloj |
| 4 | D/C | Selección L de los datos de la instrucción: Instrucción H: Datos |
| 5 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 6 | SDA | Transmisión de datos de control |
| 7 | SDO | Salida de datos de control |
| 8 | Tierra | Tierra del poder |
| 9 | VCC | potencia de entrada 2.8~3.3V |
| 10 | LEDA | Extremo positivo del contraluz LED |
| 11 | K1 | Extremo negativo del contraluz LED |
| 12 | K2 | Extremo negativo del contraluz LED |
| 13 | K3 | Extremo negativo del contraluz LED |
| 14 | K4 | Extremo negativo del contraluz LED |
| 15 | XL | Eje del tacto x |
| 16 | YU | Eje del tacto y |
| 17 | XR | Eje del tacto x |
| 18 | YU | Eje del tacto y |
