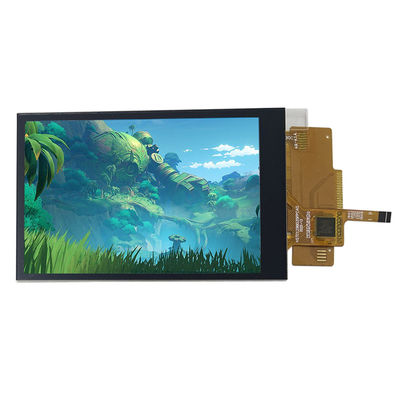

La pulgada SPI LCD de TFT 3,5 exhibe ST7796 tacto capacitivo de la pantalla táctil de Tft Lcd de 3,5 pulgadas

Información detallada

Lugar de origen:

China

Tamaño:

3.5inch

Resolución:

320*480

Tacto:

Tacto capacitivo

Conductor IC:

ST7796

Dimensión externa:

85,5 (L) X54.94 (W) X4.10 (H) MILÍMETRO

Peso del producto:

35 (g)

Capacidad de la fuente:

5000pcs/day

Resaltar:

Descripción del producto

3,5 pantalla de visualización capacitiva del tacto 320*480 ST7796 TFT LCD de la pulgada 3,5" pantalla de visualización SPI LCD

Descripción de producto

Esta pantalla capacitiva de TFT de 3,5 pulgadas es una pantalla LCD de cuatro cables de SPI, que toma menos IO del solo ordenador del microprocesador. La mayoría de los solos ordenadores del microprocesador pueden cubrir sus necesidades del IO. Adopta tecnología capacitiva del tacto de G+G, con el microprocesador del tacto GT911, que es confiable en calidad y se puede aplicar al ambiente industrial, y puede ser proveído estable durante mucho tiempo.
3,5 pulgadas 3,5" pantalla de visualización del adaptador de canal a canal LCD ILI7796TFT LCD.
DC 3.3V 3,5 alambre SPI Interface320x480 del conductor 4 del módulo ST7796 de la exhibición de TFT LCD de la pulgada.

Parámetros del producto

Nombre	Parámetro
SKU	JC3248A035C-1
Color de la exhibición	Color del RGB 65K
Modo del tacto	Tacto capacitivo
Tamaño de pantalla	3,5 (pulgada)
Tipo	TFT
Conductor IC	ST7796
Resolución	320*480 (pixel)
Interfaz del módulo	4-wire SPI
Área activa	73,44 (L) X48.96 (W) MILÍMETRO
Dimensión externa	85,5 (L) X54.94 (W) X4.10 (H) MILÍMETRO
Temperatura de funcionamiento	-20℃~60℃
Temperatura de almacenamiento	-30℃~70℃
Voltaje de funcionamiento	3.3V
Ángulo visual	en punto del 12:00
Peso del producto (el contener del paquete)	35 (g)

Número	Pin Label	Pin Description
1	Tierra	Tierra del poder
2	RESET	Señal de reset del LCD, reset bajo
3	LCC	Señal de reloj
4	RS	Selección L de los datos de la instrucción: Instrucción H: Datos
5	CS	Señal selecta del microprocesador del LCD, punto bajo activo
6	SDA	Transmisión de datos de control
7	SDO	Salida de datos de control
8	Tierra	Tierra del poder
9	VCC	potencia de entrada 2.8~3.3V
10	LEDA	Extremo positivo del contraluz LED
11	K1	Extremo negativo del contraluz LED
12	K2	Extremo negativo del contraluz LED
13	K3	Extremo negativo del contraluz LED
14	K4	Extremo negativo del contraluz LED
15	XL	Eje del tacto x
16	YU	Eje del tacto y
17	XR	Eje del tacto x
18	YU	Eje del tacto y
