| Número De Modelo: | JC2424A012N |
| Cuota De Producción: | 500 |
| Precio: | ￥15/pcs |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |
| Nombre | Parámetro |
| SKU | JC2424A012N |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 1,28 (pulgada) |
| Tipo | TFT |
| Conductor IC | GC9A01 |
| Resolución | 240*240 (pixel) |
| Interfaz del módulo | interfaz paralela de 8 bits |
| Área activa | 32.32.4 (milímetro) |

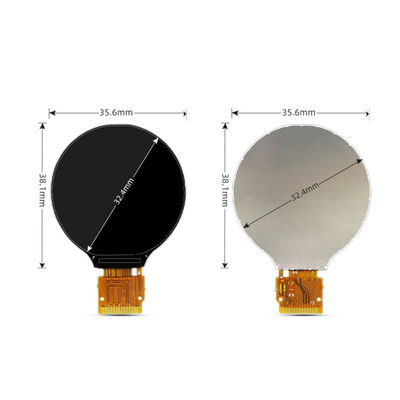

| Dimensión externa | 35.6*38.1*1.55 (milímetro) |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | IPS |
| Peso del producto (el contener del paquete) | 15 (g) |
| Número | Pin Label | Pin Description |
| 1 | Tierra | Tierra del poder |
| 2 | LEDK | Cátodo del LED |
| 3 | LEDA | Ánodo del LED |
| 4 | VDD | Fuente de alimentación para el análogo |
| 5 | Tierra | Tierra del poder |
| 6 | Tierra | Tierra del poder |
| 7 | D/C | Perno de la selección de los datos/del comando de la exhibición |
| 8 | /CS | Perno de la selección del microprocesador |
| 9 | LCC | Señal de reloj |
| 10 | SDA | Transmisión de datos de control |
| 11 | RESET | Señal de reset del LCD, reset bajo |
| 12 | Tierra | Tierra del poder |
