| Número De Modelo: | JC2432S028R |
| Cuota De Producción: | 300 |
| Precio: | ￥45/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |

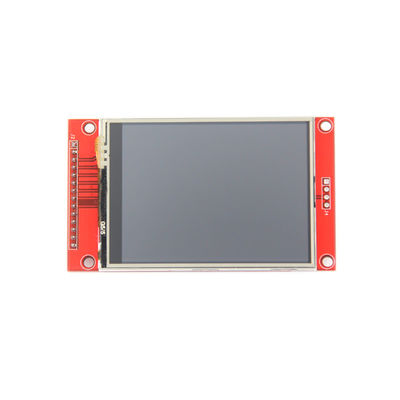

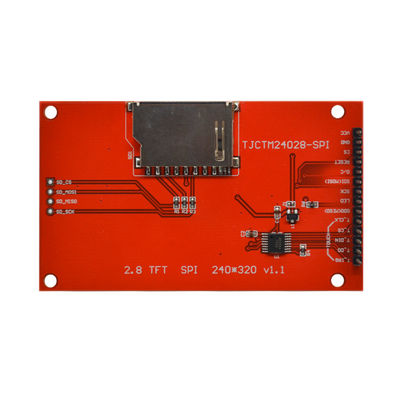

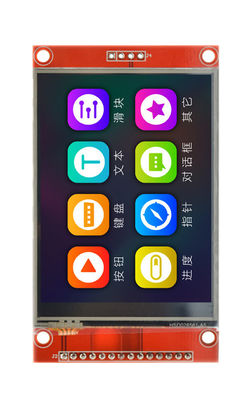

tacto 2,8" de la resistencia de 2,8 pulgadas original elegante de la fábrica de la exhibición de TFT del módulo de SPI LCD TFT de la pantalla de visualización de 240*320 ILI9341
| Nombre | Parámetro |
| SKU | JC2432S028N |
| Color de la exhibición | Color del RGB 65K |

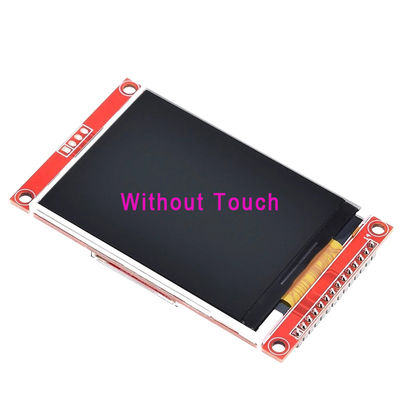

| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 2,8 (pulgada) |
| Tipo | TFT |
| Conductor IC | ILI9341 |
| Resolución | 240*320 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 57,60 (L)) X43.20 (W) MILÍMETRO |

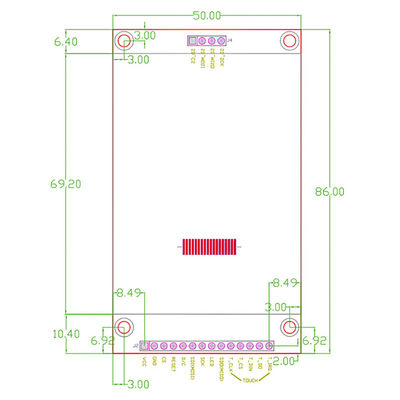

| Dimensión externa | 86,00 (L) X50.00 (W) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 48 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | potencia de entrada 5,0 |
| 2 | Tierra | Tierra del poder |
| 3 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 4 | RESTO | Señal de reset del LCD, reset bajo |
| 5 | D/C | Selección del registro de control |
| 6 | SDI (MOSI) | Transmisión de datos de control |
| 7 | SCK | Señal de reloj |
| 8 | LED | Control del contraluz, iluminación de alto nivel, conectada con 3.3V |
| 9 | SDO (MISO) | El autobús de SPI leyó la señal de datos |
| 10 | T_CLK | Señal de reloj del autobús de SPI del tacto |
| 11 | T_CS | La señal de selección del microprocesador de la pantalla táctil, de bajo nivel permite |
| 12 | T_DIN | Entrada del autobús de SPI del tacto |
| 13 | T_DO | Salida del autobús de SPI del tacto |
| 14 | T_IRQ | Señal de la interrupción de la pantalla táctil, baja cuando se detecta el tacto |
