| Número De Modelo: | JC2424S012N |
| Cuota De Producción: | 300 |
| Precio: | ￥42/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |

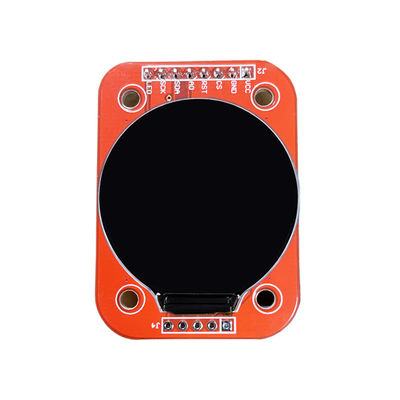

resolución completa redonda del interfaz 240x240 de SPI del alambre del conductor 4 del módulo 1,28” IPS 240*240 GC9A01 de la exhibición de TFT LCD de 1,28 pulgadas
Proporcione 51 MCU, stm32 MCU, copia el vínculo de la transferencia directa al navegador para transferir la información:
El regulador GC9A01 apoya una resolución máxima de 132*162 y de un GRAMO de 48114 bytes. También apoya ómnibus de datos de 8 bits, 9 mordidos, de 16 bits, y los 18 mordidos de puerto paralelo. También apoya 3 4 de SPI del alambre puertos serie del alambre y. Puesto que el control paralelo requiere un gran número de puertos del IO, el más común es control del puerto serie de SPI. El GC9A01 también apoya 65K, pantalla a color de 262K RGB, color de la exhibición es exhibición muy rica, mientras que apoya giratoria de la exhibición y de la voluta y aparato de lectura video, exhibición de una variedad de maneras.
●la pantalla a color de 1,28 pulgadas, pantalla a color de la ayuda 65K, exhibe colores ricos ·
●240X240 resolución, exhibición clara·
●Vidrio del IPS, exhibición a la vista ·
●Pantalla de visualización redonda, buen efecto de la exhibición ·
●Usando el autobús serial de SPI, toma solamente algún el IOS para iluminar la exhibición·
●Fácil ampliar el experimento con ranura para la tarjeta SD·
●estándares del proceso del Militar-grado, trabajo estable a largo plazo ·
●Proporcione el soporte técnico del conductor que es la base·
| Nombre | Parámetro |
| SKU | JC2424S012N |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 1,28 (pulgada) |
| Tipo | TFT |
| Conductor IC | GC9A01 |
| Resolución | 240*240 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 32,4 (L) X32.4 (W) MILÍMETRO |
| Dimensión externa | 50,0 (L) X36.0 (W) X3.1 (H) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | IPS a la vista |
| Peso del producto (el contener del paquete) | 13 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | potencia de entrada 5,0 |
| 2 | Tierra | Tierra del poder |
| 3 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 4 | RESTO | Señal de reset del LCD, reset bajo |
| 5 | A0 | Selección del registro de control |
| 6 | SDA | Transmisión de datos de control |
| 7 | CLK | Señal de reloj |
| 8 | LED | Conectado con 3.3V |
