| Número De Modelo: | JC3248S035C |
| Cuota De Producción: | 300 |
| Precio: | ￥79/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |

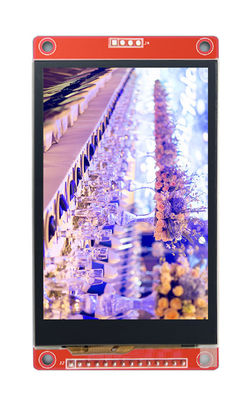

Módulo TFT LCD SPI táctil capacitivo de 3,5 pulgadas, módulo de pantalla TFT, controlador de Panel SPI de 3,5 pulgadas, 480x320, soporte IC ILI9488
Proporcione 51 MCU, stm32 MCU, programa de muestra Arduino, copie el enlace de descarga al navegador para descargar la información:
JC3248S035C es un módulo SPI con toque capacitivo.El chip táctil utiliza GT911, que admite multitáctil y tiene una gran capacidad antiinterferencias.Es ampliamente utilizado en algunas ocasiones industriales.El módulo LCD utiliza el método de comunicación SPI de 4 hilos y tiene el controlador IC ILI9488 con una resolución de 320x480 y función táctil (opcional).El módulo incluye pantalla LCD, circuito de control de retroiluminación y circuito de control de pantalla táctil.
| Nombre | Parámetro |
| SKU | JC3248R035C |
| Color de pantalla | color RGB 65K |
| Modo táctil | Toque capacitivo |
| Tamaño de pantalla | 3,5 (pulgadas) |
| Tipo | TFT |
| Conductor IC | ILI9488 |
| Resolución | 320*480 (píxel) |
| Interfaz del módulo | SPI de 4 hilos |
| Área activa | 73.44(L))X48.96(W)MM |
| Dimension externa | 99,0 (largo) x 54,9 (ancho) milímetro |
| Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ 70 ℃ |
| Tensión de funcionamiento | 3,3 V |
| Ángulo visual | 12:00 |
| Peso del producto (paquete que contiene) | 58(g) |
| Número | Etiqueta de alfiler | Descripción de pines |
| 1 | CCV | entrada de alimentación 5.0 |
| 2 | TIERRA | Tierra de energía |
| 3 | CS | Señal de selección de chip LCD, baja activa |
| 4 | DESCANSAR | Señal de reinicio LCD, reinicio de bajo nivel |
| 5 | CORRIENTE CONTINUA | Selección de registro de control |
| 6 | SDI(MOSI) | Transmisión de datos de control |
| 7 | SCK | Señal de reloj |
| 8 | CONDUJO | Control de retroiluminación, iluminación de alto nivel, conectado a 3,3 V |
| 9 | SDO(MISO) | Señal de datos de lectura de bus SPI |
| 10 | C_SCL | Señal de reloj de bus I2C táctil capacitiva |
| 11 | C_RST | Señal de reinicio de pantalla táctil capacitiva, activación de bajo nivel |
| 12 | ||
| 13 | C_SDA | Puerto de datos de bus I2C táctil capacitivo |
| 14 | C_INT | Señal de interrupción de pantalla táctil capacitiva, nivel bajo cuando se detecta contacto |
