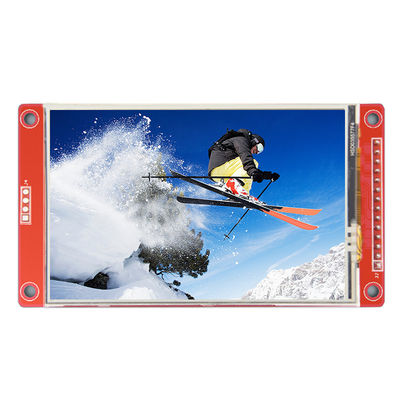

3,5 ayuda resistente de IC ILI9488 del conductor del panel de la pulgada 480*320 SPI del módulo 3,5 de la exhibición de TFT del módulo de SPI LCD TFT del tacto de la pulgada
Proporcione 51 MCU, stm32 MCU, programa de ejemplo de Arduino, copie el vínculo de la transferencia directa al navegador para transferir la información:
El circuito del hardware del módulo del LCD comprende dos porciones: un circuito de control de exhibición del LCD y un circuito de control del contraluz.
El circuito de control de exhibición del LCD se utiliza para controlar los pernos del LCD, incluyendo los pernos del control y los pernos de la transferencia de datos.
El circuito de control de la pantalla táctil puede controlar el tacto de la pantalla táctil que corresponde y tocar la lectura coordinada (pantalla táctil opcional).
El circuito de control del contraluz se utiliza para controlar el contraluz para ser por intervalos. Por supuesto, si el contraluz no se requiere para ser controlado, el perno del control del contraluz se puede conectar directamente con la fuente de alimentación 3.3V sin usar el circuito.
El módulo del LCD utiliza un método de la comunicación de SPI de 4 alambres con un conductor IC de ILI9488 con una resolución de 320x480 y de una función del tacto (opcional). El módulo incluye una exhibición del LCD, hace excursionismo el conjunto de circuitos del control, y el conjunto de circuitos del control de la pantalla táctil.
| Nombre | Parámetro |
| SKU | JC3248R035R |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Tacto resistente |
| Tamaño de pantalla | 3,5 (pulgada) |
| Tipo | TFT |
| Conductor IC | ILI9488 |
| Resolución | 320*480 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 73,44 (L)) X48.96 (W) MILÍMETRO |
| Dimensión externa | 99,0 (L) X54.9 (W) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 55 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | potencia de entrada 5,0 |
| 2 | Tierra | Tierra del poder |
| 3 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 4 | RESTO | Señal de reset del LCD, reset bajo |
| 5 | D/C | Selección del registro de control |
| 6 | SDI (MOSI) | Transmisión de datos de control |
| 7 | SCK | Señal de reloj |
| 8 | LED | Control del contraluz, iluminación de alto nivel, conectada con 3.3V |
| 9 | SDO (MISO) | El autobús de SPI leyó la señal de datos |
| 10 | T_CLK | Señal de reloj del autobús de SPI del tacto |
| 11 | T_CS | La señal de selección del microprocesador de la pantalla táctil, de bajo nivel permite |
| 12 | T_DIN | Entrada del autobús de SPI del tacto |
| 13 | T_DO | Salida del autobús de SPI del tacto |
| 14 | T_IRQ | Señal de la interrupción de la pantalla táctil, baja cuando se detecta el tacto |
