| Número De Modelo: | JC3248S035N |
| Cuota De Producción: | 300 |
| Precio: | ￥58/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |

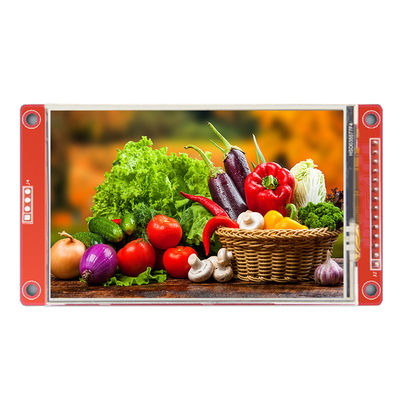

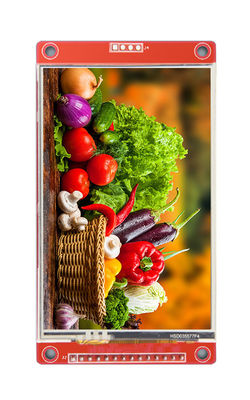

Módulo LCD TFT SPI de 3,5 pulgadas sin contacto Módulo de pantalla TFT de 3,5 pulgadas 480*320 Controlador de panel SPI Soporte IC ILI9488
Proporcione 51 MCU, stm32 MCU, programa de muestra Arduino, copie el enlace de descarga al navegador para descargar la información:
El circuito de hardware del módulo LCD consta de dos partes: un circuito de control de pantalla LCD y un circuito de control de retroiluminación.
El circuito de control de la pantalla LCD se utiliza para controlar los pines de la pantalla LCD, incluidos los pines de control y los pines de transferencia de datos.
El circuito de control de la pantalla táctil puede controlar la pantalla táctil correspondiente y la lectura de coordenadas táctiles (pantalla táctil opcional).
| Nombre | Parámetro |
| SKU | JC3248R035N |
| Color de pantalla | color RGB 65K |
| Modo táctil | sin tocar |
| Tamaño de pantalla | 3,5 (pulgadas) |
| Tipo | TFT |
| Conductor IC | ILI9488 |
| Resolución | 320*480 (píxel) |
| Interfaz del módulo | SPI de 4 hilos |
| Área activa | 73.44(L))X48.96(W)MM |
| Dimension externa | 99,0 (largo) x 54,9 (ancho) milímetro |
| Temperatura de funcionamiento | -20 ℃ ~ 60 ℃ |
| Temperatura de almacenamiento | -30 ℃ ~ 70 ℃ |
| Tensión de funcionamiento | 3,3 V |
| Ángulo visual | 12:00 |
| Peso del producto (paquete que contiene) | 50 gramos) |
| Número | Etiqueta de alfiler | Descripción de pines |
| 1 | CCV | entrada de alimentación 5.0 |
| 2 | TIERRA | Tierra de energía |
| 3 | CS | Señal de selección de chip LCD, baja activa |
| 4 | DESCANSAR | Señal de reinicio LCD, reinicio de bajo nivel |
| 5 | CORRIENTE CONTINUA | Selección de registro de control |
| 6 | SDI(MOSI) | Transmisión de datos de control |
| 7 | SCK | Señal de reloj |
| 8 | CONDUJO | Control de retroiluminación, iluminación de alto nivel, conectado a 3,3 V |
| 9 | SDO(MISO) | Señal de datos de lectura de bus SPI |
| 10 | T_CLK | Señal de reloj de bus SPI táctil |
| 11 | T_CS | Señal de selección de chip de pantalla táctil, activación de bajo nivel |
| 12 | T_DIN | Entrada de bus SPI táctil |
| 13 | T_DO | Salida de bus SPI táctil |
| 14 | T_IRQ | Señal de interrupción de pantalla táctil, nivel bajo cuando se detecta contacto |
