| Número De Modelo: | JC4827M043R |
| Cuota De Producción: | 50PCS |
| Precio: | ￥178/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000PCS/day |
1: Ampliamente utilizado
2: FLASH de SPI de la ayuda

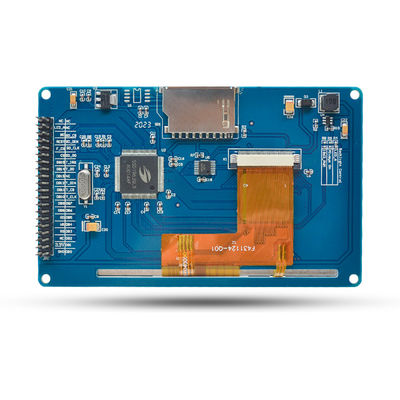

3: Ranura para la tarjeta SD incorporada, extensión de la tarjeta del SD de la ayuda
4: Métodos de control del contraluz de la ayuda tres (luz constante, control de GPIO, control de PWM)
5: La resolución de la ayuda 480x272, el efecto de la exhibición está muy clara
Los pernos que comienzan con A y T son pernos relacionados de la pantalla táctil resistente;
B. Los pernos al principio del SD son tarjeta del SD relacionaron los pernos;
Los pernos que comienzan con el C AND F se relacionan con el FLASH de SPI;
D. El resto es pernos relacionados con la pantalla LCD;
No sueldan a E. SPI FLASH. Si usted necesita utilizarlo, suéldelo por favor usted mismo.

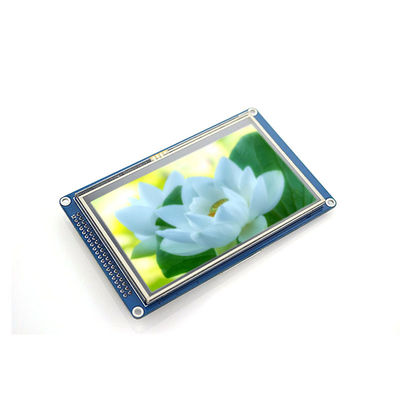

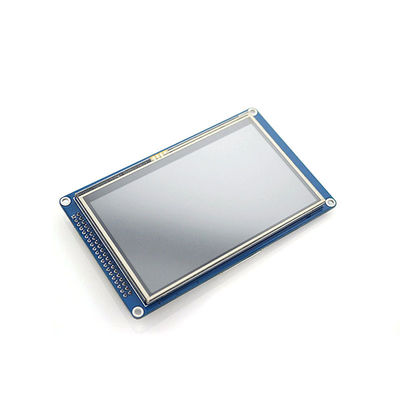

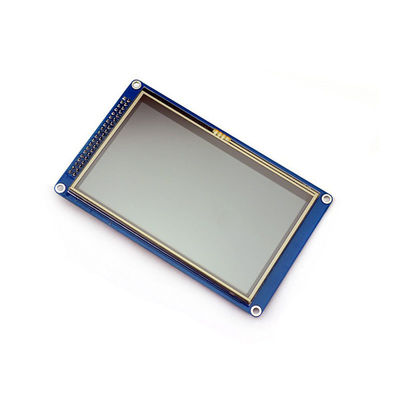

pantalla 1*touch
| Nombre | Parámetro |
| SKU | JC4827M043R |
| Color de la exhibición | RGB 565 |
| Modo del tacto | Tacto resistente |
| Tamaño de pantalla | 4,3 (pulgada) |
| Tipo | TFT |
| Conductor IC | SSD1963 |
| Resolución | 480*272 (pixel) |
| Interfaz del módulo | Puerto paralelo 40PIN |
| Área activa | 95,04 (L)) X53.86 (W) MILÍMETRO |
| Dimensión externa | 120 (L) X74 (W) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 6:00 |
| Espaciamiento del PIN | Espaciamiento del PIN |
| Método de la conexión | perno 2,54 |
| Peso del producto (el contener del paquete) | 150g |
| Número | Pin Label | Pin Description |
| 1 | Tierra | Tierra |
| 2 | 3.3V | potencia de entrada 3.3V |
| 3 | NC | Pies vacíos |
| 4 | RS | Señal selecta del registro/de los datos, 0: Registro 1: Datos |
| 5 | WR | Escriba la operación |
| 6 | RD | Operación leída |
| 7 | DB8 | Puerto de los datos |
| 8 | DB9 | Puerto de los datos |
| 9 | DB10 | Puerto de los datos |
| 10 | DB11 | Puerto de los datos |
| 11 | DB12 | Puerto de los datos |
| 12 | DB13 | Puerto de los datos |
| 13 | DB14 | Puerto de los datos |
| 14 | DB15 | Puerto de los datos |
| 15 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 16 | F_CS | Microprocesador de destello selecto |
| 17 | RESTO | Señal de reset del LCD, reset bajo |
| 18 | NC | Pies vacíos |
| 19 | LED_A | Positivo del control del contraluz |
| 20 | NC | Pies vacíos |
| 21 | DB0 | Puerto de los datos |
| 22 | DB1 | Puerto de los datos |
| 23 | DB2 | Puerto de los datos |
| 24 | DB3 | Puerto de los datos |
| 25 | DB4 | Puerto de los datos |
| 26 | DB5 | Puerto de los datos |
| 27 | DB6 | Puerto de los datos |
| 28 | DB7 | Puerto de los datos |
| 29 | T_CLK | Señal de reloj del autobús de SPI del tacto |
| 30 | T_CS | La señal selecta del microprocesador de la pantalla táctil, baja permite |
| 31 | T_DIN | Entrada del autobús de SPI del tacto |
| 32 | NC | Pies vacíos |
| 33 | T_DO | Salida del autobús de SPI del tacto |
| 34 | T_IRQ | Señal de la interrupción de la pantalla táctil, baja cuando hay tacto |
| 35 | SD_DO | Perno de la salida de datos de la tarjeta del SD |
| 36 | SD_CLK | Perno del reloj de la tarjeta del SD |
| 37 | SD_DIN | Perno de la entrada de datos de la tarjeta del SD |
| 38 | SD_CS | Perno selecto de la tarjeta del SD |
| 39 | NC | Pies vacíos |
| 40 | NC | Pies vacíos |
