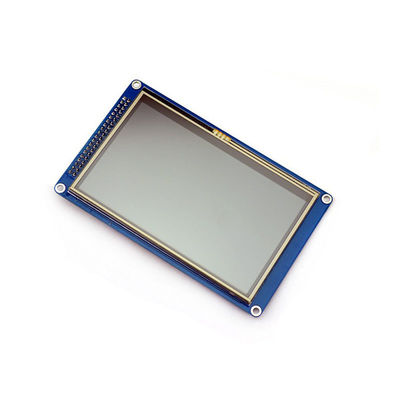

4.3inch sin el tacto 4,3" módulo del LCD TFT de la pantalla de visualización de 480*272 SSD1963 TFT
1. 4.3-inch la pantalla a color de alta definición, pantalla a color de la ayuda 16BIT RGB 65K, exhibe colores ricos
2. Pantalla del TN de la ayuda con 480x272 la resolución, efecto claro de la exhibición
3. Transferencia paralela de 16 bits del autobús de la ayuda, velocidad rápida de la transmisión
4. FLASH de SPI de la ayuda
5. Viene con ranura para la tarjeta SD, apoya la extensión de la tarjeta del SD
6. Métodos de control del contraluz de la ayuda tres (luz constante, control de GPIO, control de PWM)
7. Proporcione los programas de ejemplo para las plataformas STM32 y C51
8. estándares del proceso del Militar-grado, trabajo estable a largo plazo
9. Proporcione el soporte técnico para los conductores subyacentes
Color de la exhibición: Color de RGB565 65K
Tamaño: 4,3 (pulgada)
Tipo: TFT
Microprocesador del conductor: ningunos
Resolución: TN: 480x272 (pixel)
Interfaz del módulo: puerto paralelo de 16 bits
Tipo de la pantalla táctil: Sin tacto
Área de presentación eficaz (área del AA): 95.04.00x53.858 (milímetro)
Tamaño del embase del PWB del módulo: 120.00x74.00 (milímetro)
Temperatura de trabajo: -10℃~60℃
Temperatura de almacenamiento: -20℃~70℃
Voltaje entrado: 3.3V
Paquete incluido:
Versión resistente del tacto de la pantalla del TN pantalla a color de alta definición *1 de TFT de 4,3 pulgadas
Los pernos que comienzan con A y T son pernos relacionados de la pantalla táctil resistente;
B. Los pernos al principio del SD son tarjeta del SD relacionaron los pernos;
Los pernos que comienzan con el C AND F se relacionan con el FLASH de SPI;
D. El resto es pernos relacionados con la pantalla LCD;
No sueldan a E. SPI FLASH. Si usted necesita utilizarlo, suéldelo por favor usted mismo.
pantalla 1*touch
| Nombre | Parámetro |
| SKU | JC4827M043N |
| Color de la exhibición | RGB 565 |
| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 4,3 (pulgada) |
| Tipo | TFT |
| Conductor IC | SSD1963 |
| Resolución | 480*272 (pixel) |
| Interfaz del módulo | Puerto paralelo 40PIN |
| Área activa | 95,04 (L)) X53.86 (W) MILÍMETRO |
| Dimensión externa | 120 (L) X74 (W) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 6:00 |
| Espaciamiento del PIN | Espaciamiento del PIN |
| Método de la conexión | perno 2,54 |
| Peso del producto (el contener del paquete) | 140g |
| Número | Pin Label | Pin Description |
| 1 | Tierra | Tierra |
| 2 | 3.3V | potencia de entrada 3.3V |
| 3 | NC | Pies vacíos |
| 4 | RS | Señal selecta del registro/de los datos, 0: Registro 1: Datos |
| 5 | WR | Escriba la operación |
| 6 | RD | Operación leída |
| 7 | DB8 | Puerto de los datos |
| 8 | DB9 | Puerto de los datos |
| 9 | DB10 | Puerto de los datos |
| 10 | DB11 | Puerto de los datos |
| 11 | DB12 | Puerto de los datos |
| 12 | DB13 | Puerto de los datos |
| 13 | DB14 | Puerto de los datos |
| 14 | DB15 | Puerto de los datos |
| 15 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 16 | F_CS | Microprocesador de destello selecto |
| 17 | RESTO | Señal de reset del LCD, reset bajo |
| 18 | NC | Pies vacíos |
| 19 | LED_A | Positivo del control del contraluz |
| 20 | NC | Pies vacíos |
| 21 | DB0 | Puerto de los datos |
| 22 | DB1 | Puerto de los datos |
| 23 | DB2 | Puerto de los datos |
| 24 | DB3 | Puerto de los datos |
| 25 | DB4 | Puerto de los datos |
| 26 | DB5 | Puerto de los datos |
| 27 | DB6 | Puerto de los datos |
| 28 | DB7 | Puerto de los datos |
| 29 | T_CLK | Señal de reloj del autobús de SPI del tacto |
| 30 | T_CS | La señal selecta del microprocesador de la pantalla táctil, baja permite |
| 31 | T_DIN | Entrada del autobús de SPI del tacto |
| 32 | NC | Pies vacíos |
| 33 | T_DO | Salida del autobús de SPI del tacto |
| 34 | T_IRQ | Señal de la interrupción de la pantalla táctil, baja cuando hay tacto |
| 35 | SD_DO | Perno de la salida de datos de la tarjeta del SD |
| 36 | SD_CLK | Perno del reloj de la tarjeta del SD |
| 37 | SD_DIN | Perno de la entrada de datos de la tarjeta del SD |
| 38 | SD_CS | Perno selecto de la tarjeta del SD |
| 39 | NC | Pies vacíos |
| 40 | NC | Pies vacíos |
