| Número De Modelo: | JC1216S018N |
| Cuota De Producción: | 300 |
| Precio: | ￥24/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |
El circuito del hardware del módulo del LCD comprende dos porciones: un circuito de control de exhibición del LCD y un circuito de control del contraluz.
El circuito de control de exhibición del LCD se utiliza para controlar los pernos del LCD, incluyendo los pernos del control y los pernos de la transferencia de datos.
El circuito de control del contraluz se utiliza para controlar el contraluz para ser por intervalos. Por supuesto, si el contraluz no se requiere para ser controlado, el perno del control del contraluz se puede conectar directamente con la fuente de alimentación 3.3V sin usar el circuito.

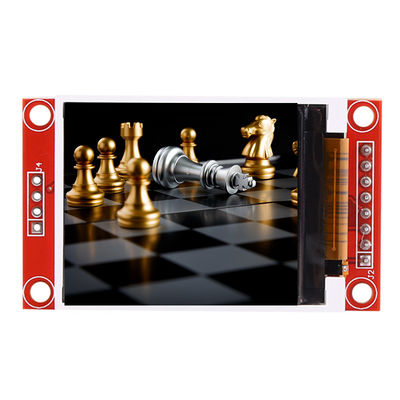

●la pantalla a color de 1,8 pulgadas, pantalla a color de la ayuda 65K, exhibe colores ricos ·
●128X160 resolución, exhibición clara·
●Usando el autobús serial de SPI, toma solamente algún el IOS para iluminar la exhibición
●Fácil ampliar el experimento con ranura para la tarjeta SD·
●estándares del proceso del Militar-grado, trabajo estable a largo plazo ·
●Proporcione el soporte técnico del conductor que es la base
| Nombre | Parámetro |
| SKU | JC1216S018N |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Sin tacto |
| Tamaño de pantalla | 1,8 (pulgada) |
| Tipo | TFT |
| Conductor IC | ST7735S |
| Resolución | 128*160 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 35,04 (L) X28.03 (W) MILÍMETRO |
| Dimensión externa | 58,0 (L) X34.7 (W) X2.30 (H) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 15 (g) |
| Número | Pin Label | Pin Description |
| 1 | VCC | potencia de entrada 5,0 |
| 2 | Tierra | Tierra del poder |
| 3 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 4 | RESTO | Señal de reset del LCD, reset bajo |
| 5 | A0 | Selección del registro de control |
| 6 | SDA | Transmisión de datos de control |
| 7 | CLK | Señal de reloj |
| 8 | LED | Conectado con 3.3V |
