| Número De Modelo: | JC2432S024R |
| Cuota De Producción: | 300 |
| Precio: | ￥42/PCS |
| Condiciones De Pago: | L/C, T/T |
| Capacidad De Suministro: | 5000pcs/day |

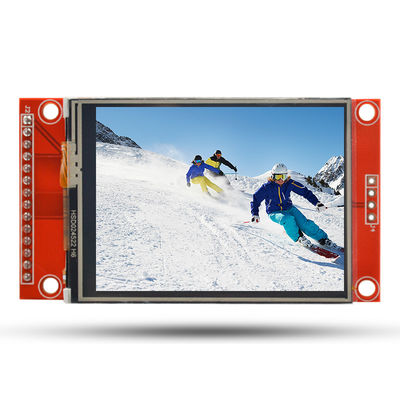

módulo resistente 2,4" de SPI LCD TFT del tacto de 2,4 pulgadas pantalla de visualización elegante del módulo de la exhibición de 240*320 ILI9341 TFT
| Nombre | Parámetro |
| SKU | JC2432S024R |
| Color de la exhibición | Color del RGB 65K |
| Modo del tacto | Tacto de la resistencia |
| Tamaño de pantalla | 2,4 (pulgada) |
| Tipo | TFT |
| Conductor IC | ILI9341 |
| Resolución | 240*320 (pixel) |
| Interfaz del módulo | 4-wire SPI |
| Área activa | 48,96 (L)) X36.72 (W) MILÍMETRO |

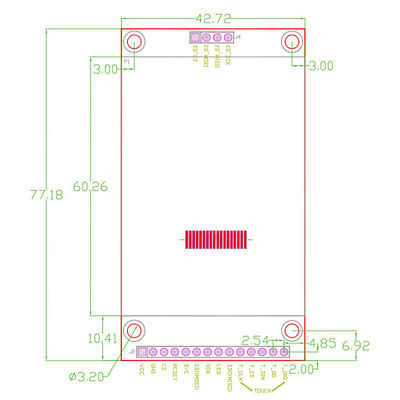

| Dimensión externa | 77,18 (L) X42.72 (W) MILÍMETRO |
| Temperatura de funcionamiento | -20℃~60℃ |
| Temperatura de almacenamiento | -30℃~70℃ |
| Voltaje de funcionamiento | 3.3V |
| Ángulo visual | en punto del 12:00 |
| Peso del producto (el contener del paquete) | 40 (g) |

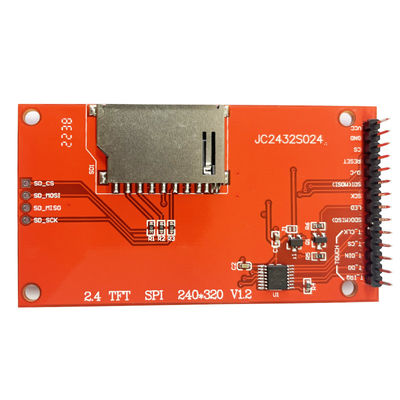

| Número | Pin Label | Pin Description |
| 1 | VCC | potencia de entrada 5,0 |
| 2 | Tierra | Tierra del poder |
| 3 | CS | Señal selecta del microprocesador del LCD, punto bajo activo |
| 4 | RESTO | Señal de reset del LCD, reset bajo |
| 5 | D/C | Selección del registro de control |
| 6 | SDI (MOSI) | Transmisión de datos de control |
| 7 | SLK | Señal de reloj |
| 8 | LED | Control del contraluz, iluminación de alto nivel, conectada con 3.3V |
| 9 | SDO (MISO) | El autobús de SPI leyó la señal de datos |
| 10 | T_CLK | Señal de reloj del autobús de SPI del tacto |
| 11 | T_CS | La señal de selección del microprocesador de la pantalla táctil, de bajo nivel permite |
| 12 | T_DIN | Entrada del autobús de SPI del tacto |
| 13 | T_DO | Salida del autobús de SPI del tacto |
| 14 | T_IRQ | Señal de la interrupción de la pantalla táctil, baja cuando se detecta el tacto |
